Système solaire combiné

Un système solaire combiné (SSC) est conçu pour fournir à la fois de l’eau chaude sanitaire et un chauffage d’appoint pour une habitation en utilisant l’énergie solaire. Voici comment cela fonctionne :

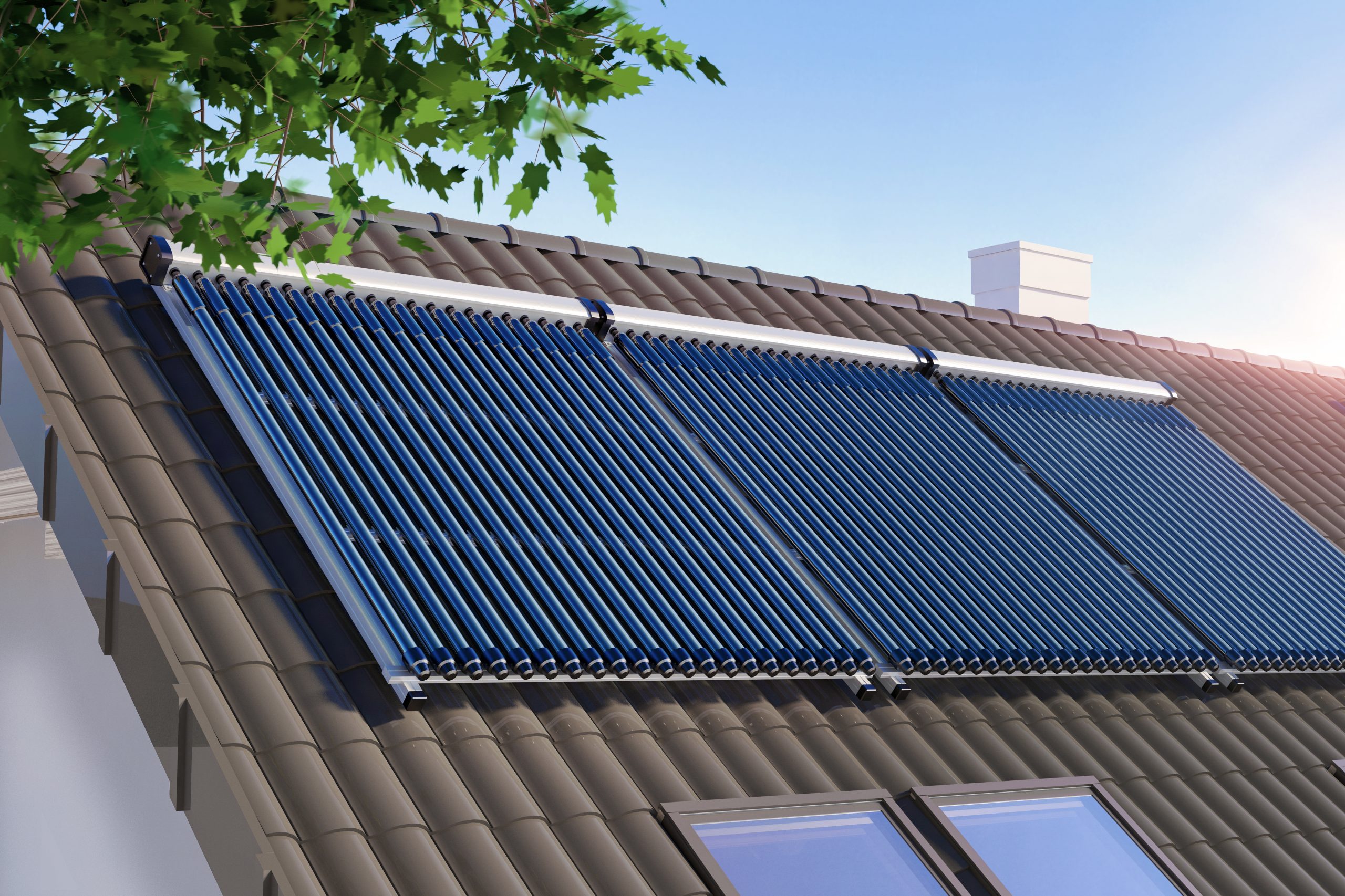

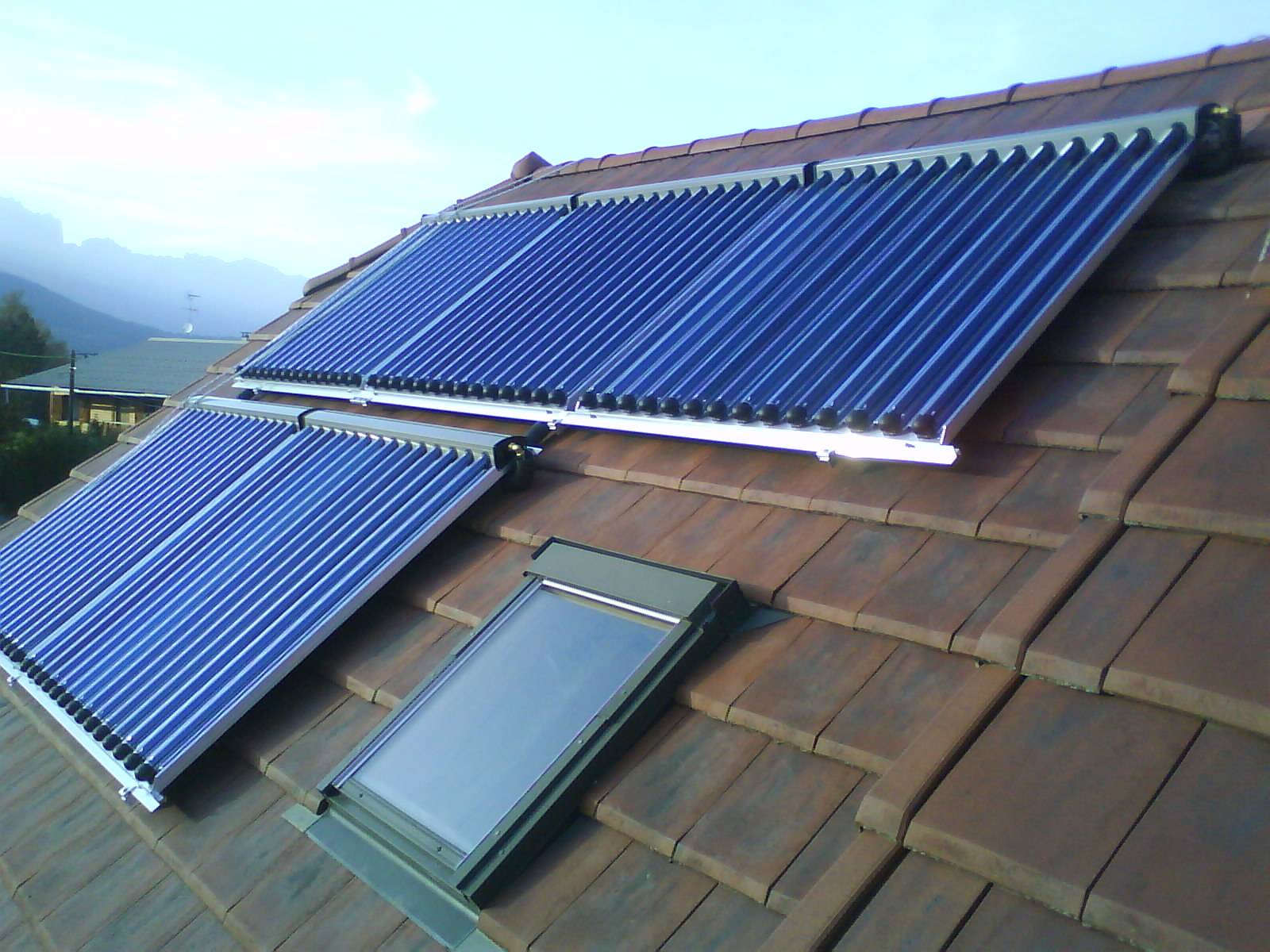

1. Capteurs solaires : Le cœur du système est constitué de capteurs solaires, généralement installés sur le toit. Ces capteurs absorbent la lumière du soleil et la convertissent en chaleur.

2. Circuit de fluide caloporteur : La chaleur captée par les panneaux est transférée à un fluide caloporteur qui circule à travers les capteurs. Ce fluide est généralement une combinaison d’eau et d’antigel pour éviter le gel en hiver.

3. Échangeur de chaleur : Le fluide caloporteur chaud est ensuite dirigé vers un échangeur de chaleur situé dans un ballon de stockage. Ici, la chaleur du fluide est transférée à l’eau stockée dans le ballon.

4. Eau chaude sanitaire : L’eau chauffée dans le ballon peut être utilisée directement comme eau chaude sanitaire pour la salle de bains, la cuisine, etc.

5. Chauffage d’appoint : Pour le chauffage de la maison, l’eau chaude du ballon est pompée dans le système de chauffage central, que ce soit un plancher chauffant, des radiateurs ou un autre système.

6. Système d’appoint : Même si les SSC peuvent fournir une grande partie des besoins en chauffage et en eau chaude d’une maison, la plupart sont équipés d’un système d’appoint (comme une chaudière ou une résistance électrique) pour les jours où l’ensoleillement est insuffisant.

7. Régulation : Un régulateur surveille la température dans les capteurs solaires et dans le ballon de stockage. Lorsque la température des capteurs est suffisamment élevée, il active une pompe pour faire circuler le fluide caloporteur, optimisant ainsi l’efficacité du système.

8. Retour au calme : Une fois que le fluide caloporteur a cédé sa chaleur à l’eau du ballon, il refroidit et retourne aux capteurs pour recommencer le cycle.

En résumé, un SSC utilise l’énergie solaire pour chauffer un fluide, qui à son tour chauffe l’eau stockée dans un ballon. Cette eau chaude est ensuite utilisée à la fois pour les besoins sanitaires et pour le chauffage de la maison. Lorsque l’énergie solaire n’est pas suffisante, un système d’appoint prend le relais pour garantir un approvisionnement constant en chaleur.
